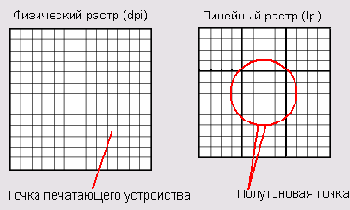

10-2. Физический и линейный растры
При выводе на печать пикселы изображения представляются полутоновыми ячейками, а не точками физического растра печатающего устройства. Меняя заполнение полутоновых ячеек печатными точками, можно имитировать градации яркости пикселов изображения. Обычно ячейки заполняются в радиальном направлении - от центра к периферии. Печатные точки могут образовывать различные фигуры, чаще всего это круги, эллипсы или квадраты.
Частота линейного растра или количество полутоновых ячеек на единицу длины называется линиатурой и измеряется в линиях на дюйм (line per inch, lpi). Например, линиатура в 100 линий на дюйм (100 lpi) означает, что печатающее устройство может сформировать 100 полутоновых ячеек на один дюйм. Линиатура — это один из самых важных параметров процесса печати, поскольку от него в значительной степени зависит качество напечатанной графики и текста.
Если направление линейного растра совпадает с направлением какой-либо части изображения, например, закрашенными полосами или градиентами, то может возникать своеобразный визуальный резонанс. Он проявляется в виде некоторого паразитного повторяющегося узора, который иногда не совсем справедливо называют муаром (moir). В окружающей человека техногенной среде доминируют вертикали и горизонтали, которые естественно воспроизводятся на компьютерных изображениях. Чтобы подавить появление муара в печатных оттисках, используется простой, но эффективный прием — поворот линейного растра. Для изображений в градациях серого по умолчанию устанавливается направление в 45 градусов, равноудаленное от вертикалей и горизонталей. В общем случае угол поворота растра не должен совпадать с доминирующим направлением рисунка.
При печати из FreeHand угол поворота растра можно изменить и для всей публикации (в установках драйвера постскриптовского печатающего устройства), и для каждого отдельного объекта (при помощи палитры Halftones).
Принято считать, что с повышением линиатуры растет качество изображений и они становятся четче и плотнее. Это утверждение справедливо, как любят говорить представители точных наук, «при прочих равных условиях». Качество печати будет расти, если изображение дает для этого основания, т. е. если оно содержит информацию, которая могла бы быть потеряна при печати с низкой линиатурой. Уловистость невода, конечно, зависит от размера ячейки. Но если в водоеме водится только крупная рыба, то процеживание его частиком — сеточным полотном с мелкой ячейкой, улова не прибавит.



Пример с картинкой 2

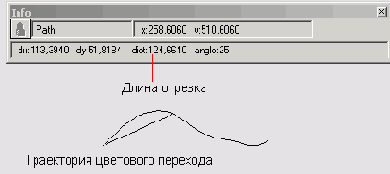

  • Найти ширину одного оттенка цветового перехода




  • Пример с картинкой 2


    Угол поворота. Числа перед названием красок означают углы поворота линейных растров. Значения углов считываются из PPD-файлов или устанавливаются по умолчанию, если не используется информация PPD-файла. По умолчания углы принимают следующие значения: Cyan (Голубой) - 15, Magenta (Пурпурный) - 75, Yellow (Желтый) - 0 и Black (Черный) - 45 градусов. В PPD-файлах углы поворота растров устанавливаются производителями печатного оборудования с таким расчетом, чтобы исключить появление муара.


    Щелчком на маркере угла поворота вызывается окно Screen Angle, с помощью которого можно изменить угол поворота линейного растра данной краски.



    Пример с картинкой 2






    Пример с картинкой 2

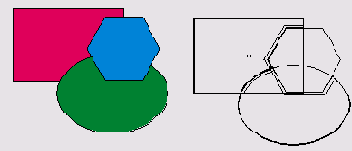

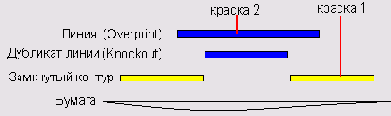

    Параметры треппинга задаются в диалоговом окне Trap, которое выводится на экран после запуска дополнения. После ввода необходимых значений в полях диалогового окна и подтверждения операции FreeHand создаст цветовые ловушки для всех отмеченных объектов.



    Пример с картинкой 2


    После того как содержание отчета сформировано, надо щелкнуть на кнопке ОК и выбрать имя и расположение файла отчета. Программа хранит файл отчета в текстовом виде с расширением txt. В папку, которую пользователь выбрал для отчета, программа записывает копии всех связанных с публикацией файлов под их оригинальными именами и расширениями.
