Lattice (Решетка)



Этот модификатор создает на поверхности объекта решетку на полигональной основе (рис. 3.10).


В тех местах, где присутствуют ребра объекта, модификатор создает решетку, а на месте вершин устанавливает ее узлы.


В настройках модификатора (рис. 3.11) можно указать размер решетки при помощи параметра Radius (Радиус), количество сегментов - Segments (Количество сегментов) и сторон решетки - Sides (Стороны).


При построении решетчатой структуры могут быть задействованы: Struts Only From Edges (Только прутья решетки), Joints Only From Vertices (Только вершины) или и то и другое — Both (Все).


Узлы решетки могут быть трех типов: Tetra (Тетраэдр), Octa (Октаэдр) и Icosa (Икосаэдр).


Для узлов можно также определить величину - Radius (Радиус) и количество сегментов - Segments (Количество сегментов).


Чтобы узлы и прутья решетки выглядели сглаженно, для каждого элемента (прутьев и вершин) предусмотрена возможность установить флажок Smooth (Сглаживание).

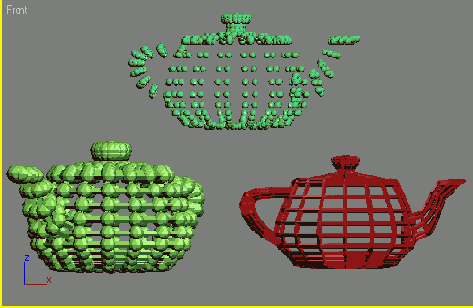

Рис. 3.10. Примеры использования модификатора Lattice (Решетка)

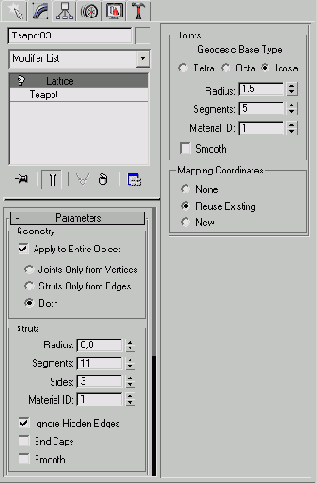

Рис. 3.11. Параметры модификатора Lattice (Решетка)

ПРИМЕЧАНИЕ

Пример использования модификатора Lattice (Решетка) описан в разд. «Урок 4. Моделирование напольного вентилятора» данной главы.
