Модификаторы Extrude (Выдавливание) и Bevel (Выдавливание со скосом)


При создании трехмерных моделей часто используются стандартные модификаторы Extrude (Выдавливание) и Bevel (Выдавливание со скосом), которые схожи по своему действию и применяются к любой сплайновой форме

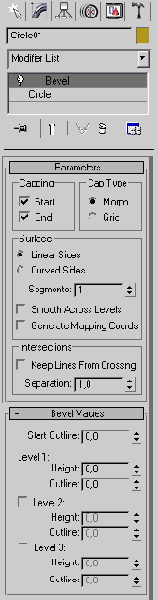

Рис. 3.43. Настройки модификатора Bevel (Выдавливание со скосом)

Результатом действия этих модификаторов на сплайн является поверхность, созданная сечением выбранной сплайновой формы.

Разница между этими модификаторами заключается в том, что при использовании Bevel (Выдавливание со скосом) можно дополнительно управлять величиной скоса выдавливаемых граней. Кроме того, модификатор Bevel (Выдавливание со скосом) позволяет применять трехуровневое выдавливание, с помощью которого можно придавать красивую форму краям выдавленной фигуры. На рис. 3.43 показаны настройки модификатора Bevel (Выдавливание со скосом).

Особенно удобно использовать модификаторы Extrude (Выдавливание) и Bevel (Выдавливание со скосом) при разработке логотипов и работе с объемным текстом. Если в окне проекции создать сплайновую форму Text (Текст), а затем применить к ней один из модификаторов выдавливания, получится объемная надпись. С ней можно работать, как и с любым другим трехмерным объектом (рис. 3.44). Если немного пофантазировать, то можно найти немало способов использования объемного текста в трехмерных сценах: от вывески при входе в магазин до елочных украшений.

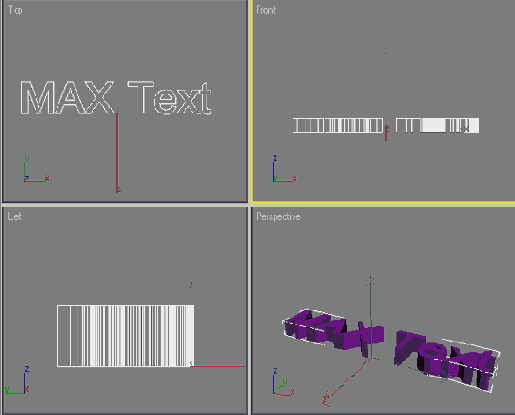

Рис. 3.44. Объемный текст, созданный с помощью выдавливания

Главной настройкой модификаторов Extrude (Выдавливание) и Bevel (Выдавливание со скосом) является амплитуда выдавливания. Для модификатора Bevel (Выдавливание со скосом) — это параметр Height (Высота), а для Extrude (Выдавливание) — Amount (Величина). Величину скоса задает параметр Outline (Масштаб).

Еще один модификатор, применяющийся для выдавливания, — Bevel Profile (Выдавливание со скосом по заданному профилю). Он действует на сплайн аналогично Bevel (Выдавливание со скосом) с той лишь разницей, что в его настройках необходимо указывать трехмерную кривую, вдоль которой будет выдавливаться сплайн (рис. 3.45). Модификатор Extrude (Выдавливание) имеет несколько меньшие возможности по сравнению с Bevel Profile (Выдавливание со скосом по заданному профилю), однако разработчики трехмерной графики очень часто используют Extrude (Выдавливание). В частности, с его помощью удобно создавать геометрию помещений, моделируя сложные коридоры.

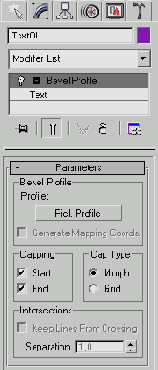

Рис. 3.45. Настройки модификатора Bevel Profile (Выдавливание со скосом по заданному профилю)

ПРИМЕЧАНИЕ

Моделирование с использованием трехмерных кривых подробно рассмотрено в разд. «Урок 3. Моделирование консервного ножа» данной главы.
